产品特色介绍
优化的结构设计&独特的冷却系统设计
X,Y轴采用线性马达直接驱动，具有高速、高精度、 高减速特性，能增加切削稳定性， 加工效能大幅提升。
结构热对称设计，有效减少温度几何变化，适合长时间加工。
门型稳定性结构与高刚性进给系统设计，减少运动时的震动，提供良好的控制性。
Z轴采用伺服马达直驱，无配重设计，在轴向换向时无象限尖角产生， 提供模具最佳光滑面的保证。
线性马达驱动
线性马达之无背隙及无摩擦设计，可降低进给系统的磨耗，提供了高精度、高速进给率(60 m/min.)及高加减速(1g加速度)，并降低维修率。
优化结构设计
此结构设计通过有限元素分析(FEM，Finite Element Method)及最佳结构计算以确保对复杂几何结构的压力及变形影响将减至最小。而高速机械低振动状况下,将会产生完美轮廓之完工度并延长主轴及刀具之寿命。
产品规格介

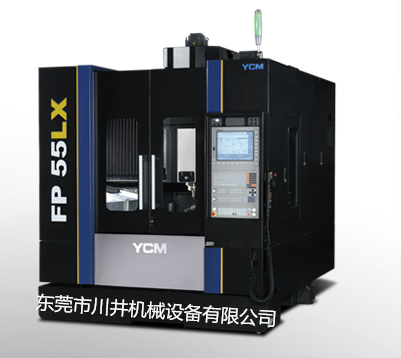

| 产品型号 | FP55LX |
| 主 轴 | |
| 主轴转速 (选择) rpm | 42,000 |
| 最大主轴马达功率 kW | 20 |
| 主轴端孔斜度 | HSK-E40 |
| 行 程 | |
| X 轴行程 mm | 510 |
| Y 轴行程 mm | 510 |
| Z 轴行程 mm | 260 |
| 主轴鼻端至工作台面距离 mm | 100~360 |
| 工 作 台 | |
| 工作台尺寸 mm | 700 x 510 |
| T型槽尺寸 - 槽数 × 宽度 × 间距 mm | 5 x 18 x 100 |
| 工作台最大平均负载 kg | 150 |
| 进 给 | |
| 快速押送速度(X/Y/Z) m/min. | 80/80/60 |
| 切削押送速度 mm/min. | 1~40,000 |
| 自动换刀系统 | |
| 刀具数量 (选择) T | 16T |
| 刀具重量 kg/pc | 3 |
| 最大刀具尺寸 mm | ø50 x 150 |
| 其他 | |
| 空压源 kg/c㎡ | 5.5 |
| 动力源(变压器容量) kVA | 108 (120) |
| 机器重量 kg | 9,000 |
