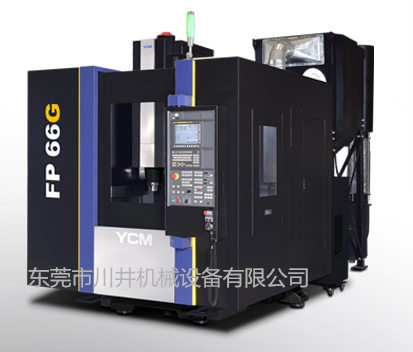

FP66G 採用门型结构设计，具备高刚性、高精度的特性，搭配整体规划之乾式集尘系统，适合各种不同行业的石墨电极加工，如:汽车产业。
高精度结构设计
▲ 头部轻量化设计，增加Z轴动态响应。
▲ 三轴光学尺为标准。
▲ 三轴滚柱线轨配置，具备高刚性特性。
▲ 门型对称设计，排除热变异，提升加工精度。
操作及维修方便性
▲ 空压元件、润滑单元及油雾切削泵浦以集中管理/保养，可缩短维护时间。
▲ 刀库可根据客户自动化需求做调整，可规划左侧或右侧配置。
▲ 确保空压吹气不滴油，分别配置于加工区及非加工区。
环保规划
▲ 主轴转速达30,000rpm，採油脂润滑设计，防止废油污染石墨工件。
▲ 三轴润滑採自动油脂润滑设计。
高效率集尘设备(选择)
▲ 卡匣式滤心，可差压检知滤心是否阻塞并自动清洗滤心。
▲ 滤心更换时採套袋式不会污染环境。
▲ 粉尘袋集尘装置可防止粉尘掉落飞散。
轨道防尘保护
▲ 线轨採五段防尘保护。
▲ 螺杆採耐油橡胶及铁氟龙双重防护。
产品规格介绍
| 产品型号 | FP66G |
| 主 轴 | |
| 主轴转速 (选择) rpm | 30,000 |
| 最大主轴马达功率 kW | 9.4 |
| 主轴端孔斜度 | HSK-E40 (BBT30) |
| 行 程 | |
| X 轴行程 mm | 660 |
| Y 轴行程 mm | 510 |
| Z 轴行程 mm | 400 |
| 主轴鼻端至工作台面距离 mm | 120-520 |
| 工 作 台 | |
| 工作台尺寸 mm | 800 x 510 |
| T型槽尺寸 - 槽数 × 宽度 × 间距 mm | 5 x 14 x 100 |
| 工作台最大平均负载 kg | 500 |
| 进 给 | |
| 快速押送速度(X/Y/Z) m/min. | 24/24/24 |
| 切削押送速度 mm/min. | 1~20,000 |
| 自动换刀系统 | |
| 刀具数量 (选择) T | 20 |
| 刀具重量 kg/pc | 3 |
| 最大刀具尺寸 mm | ø40 x 150 |
| 其他 | |
| 空压源 kg/c㎡ | 5.5 |
| 动力源(变压器容量) kVA | 51 (65) |
| 机器重量 kg | 6,900 |
