细孔放电机3525
您当前的位置是:首页>>产品中心>>细孔放电机>>细孔放电机3525
< >

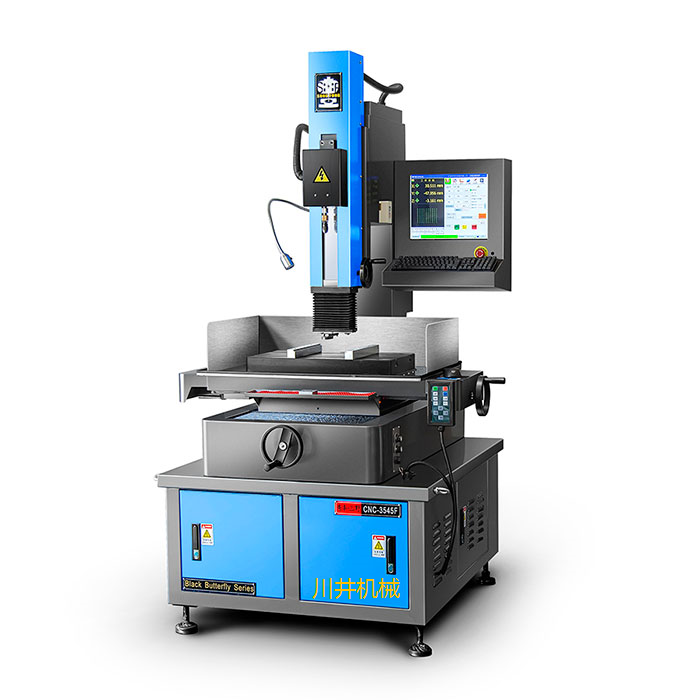

数控细孔放电机
类型:细孔放电机3525
价格:0.00
发布时间:2021-03-25 16:17:25
浏览次数:1702
产品简介:
智能控制系统: 采用XY轴全闭环精准定位; 简洁的人机对话操作界面; 自动分中(圆内、圆外、四边、单旁); 智能抬铜管(防撞功能); 工业级标准化模块; 专业数据库管理; 放电电源装置:
联系电话:13620081895
在线留言
  • 产品简介
  • 产品视频
  • 产品参数
標準功能简介;
◆工業級控制器;
◆簡潔人機對話操作界面;
◆自動分中功能四邊、單邊、圓内、圓外)
◆銅管防撞彎并自動抬起可連續加工功能;
◆圖形顯示及加工路徑監視功能;
◆自動回原點并有多點座標記憶功能;
◆多個坐標系可獨立建立坐標

一、机械规格

名称

规格

单位

工作台

工作台尺寸

600*320

mm


允许最大荷重

500

kg

加工

范围

工作台最大行程- X

450

mm


滑座最大行程-  Y

350

mm


主轴伺服行程(Z1)

345

mm


W轴行程(Z2)

150

mm


眼模导座行程(Z3)

120

mm


主轴端面至

工作台面距

最大

300

mm



最小

40

mm

进给

快速移动

X

12

m/min



Y

12




Z

5


定位精度

X

0.020

mm


Y

0.015

mm

重复定位精度

X

0.012

mm


Y

0.010

mm

机床尺寸(长×宽·×高)

1300*1300*2300mm

mm

机床重量

1200

kg

电气总容量(标准配置)

4

KVA

加工范围

0.15-3.0

mm

二、标准配件:

序号

名称

序号

名称

1

四轴细孔专用控制系统

8

地基垫铁及调整螺栓

2

水泵

9

操作说明书

3

眼模

10

平行垫块

4

旋转头

11

中央集中自动进给润滑系统

5

XY轴 细分电机

12

冲水泵1套

6

Z轴三洋DC伺服马达

13

穿孔感应棒1组

7

17寸显示器



智能控制系统:
采用XY轴全闭环精准定位;
简洁的人机对话操作界面;
自动分中(圆内、圆外、四边、单旁);
智能抬铜管(防撞功能);
工业级标准化模块;
专业数据库管理;
放电电源装置:
稳定的放电性能;
持久的使用寿命;
精准的孔加工尺寸;
卓越加工性能:
线切割穿线孔之加工;
范围φ0.15-3.0mm(特殊0.1mm);
曲面球面等异形面加工;
加工液可用水或放电、油;
钨钢、铜、铝、硬质合金、半导体等加工
