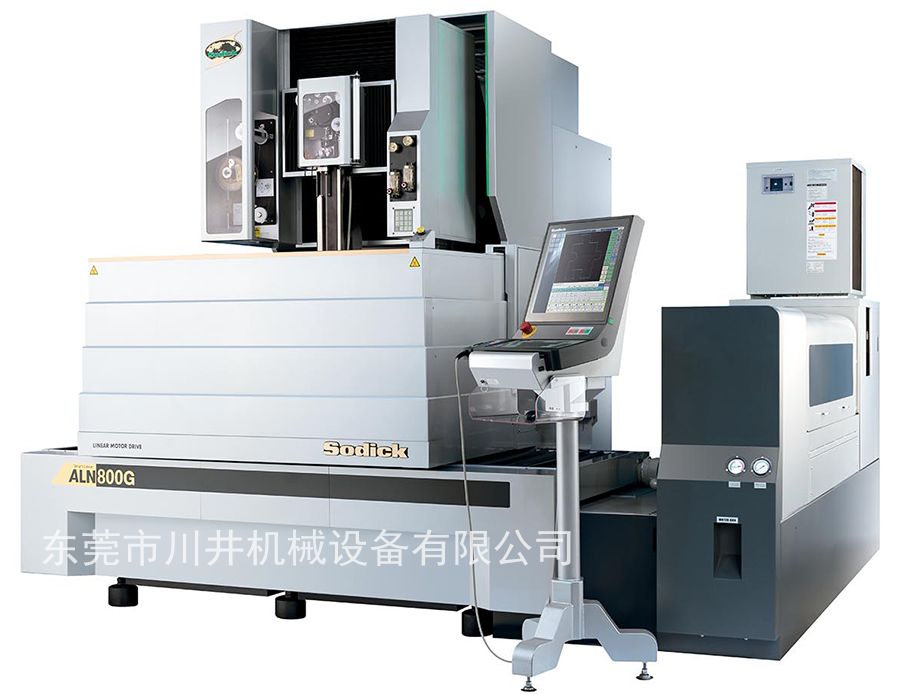

ALN800G
类型:沙迪克慢走丝AL ALN
价格:0.00
发布时间:2021-03-25 16:00:53
浏览次数:2173
产品简介:
ALN800G沙迪克慢走丝特性说明(Sodick)应用范围在汽车相关行业、电气相关行业的大型模具以及能源、飞机、的大型零部件加工领域,为了满足客户希望通过使用直线电机的慢走丝切割机在更广泛的加工领域内实现高速、高精度、高品质加工优势的强烈期
联系电话:13620081895
在线留言
  • 产品简介
  • 产品视频
  • 产品参数

ALN800G沙迪克慢走丝特性说明(Sodick)


应用范围
在汽车相关行业、电气相关行业的大型模具以及能源、飞机、的大型零部件加工领域,为了满足客户希望通过使用直线电机的慢走丝切割机在更广泛的加工领域内实现高速、高精度、高品质加工优势的强烈期望,我们在AL系列制品中全新增加了可以进行大型加工的ALN800G机型;
开发技术
沙迪克公司采用了Advanced Smart Pulse、Advanced Smart Linear的开发理念,通过全部自主开发制造以直线电机/放电电源/NC装置/运动控制器/陶瓷工件为代表的核心(要素)技能,实现了高性能;
行程扩大
在扩大XY轴行程的同时(X轴800mm、Y轴600mm),UV行程也AL600G大33%(U轴200mm、V轴200mm),支持大型零部件加工和模具加工;
机械特性
在机械结构方面,通过采用考虑了搭载大型工件以及环境变化的最佳机械结构设计方法,实现了长时间稳定的加工。并且准备了新型热位移补充功能
互联网功能
标准采用实现对板厚500mm的工件进行浸渍加工的自动三边升降(上下)式加工槽、针对大型工件充分确保加工空间(最大1250mm×1020mm)的口字形工件支架、四连式加工液过滤器、兼顾功能分割紧凑性和液体处理效率的储液(服务小时)槽、内置式20kg送丝装置等。此外支持使用互联网的新一代产品制造方式。并兼顾了使用这些装备件开始准备工作的加工现场的作业性,实现了生产效率的提升;
直线电机
ALN800G机型XYUV 四轴标准搭载积累近二十年使用经验的直线电机,可以长维持高速性、高响应性和高精度定位;
自动穿丝
对以往AL系列中采用的高速自动穿丝装置和导丝装置进行了优化,使其适用于大型机床,提高了高板厚 (下)的高速穿丝能力。在大型工件的   加工方面,通过积累些核心要素技术,实现了高速且稳定的加工品质和自动加工;
电源及操作
在电源装置方面采用了在AL系列中广受好评的NC装置SPW电源,标准配置实现高速、高精度、高品量加工的数字PIKA回路、TMPⅡ控制、无鼓度(凹凸)Ⅱ控制、新张力伺服功能、自动液面控制等各种最新技术,稳定实现了最少切割数的高效加工。此外可以使用多点触控液晶显示器和键盘两者进行操作,实现了从初学者到熟练者都可轻松操作机床的创新操作性能;
环保
而AL800G是一款先进的环保机床,独创的全外罩造型符合全球标准。前罩设计采用了全新的滑动式结构,更易于搬入大型工件,同时在设计上考虑了通过机器人等自动化;


ALN800G沙迪克线切割电源装置说明(Sodick)

最大加工电流40A(可选配60A)
电源输入380V(系统电源220V)
数控装置多任务操作系统,K - SMC - LINK方式(M 4 - LINK)
记忆装置SSD、外部存储器
输入方式外部内存、多触摸屏、屏幕键盘、局域网
显示方式19型TFT
显示文字汉字(JIS)、字母、数字等
键盘标准101参考型键盘、功能键
位置命令方式增量坐标、绝对坐标
放电加工条件登录功能10000条件可登录(C000-C9999)
补偿功能10000条件可登录(H000-H9999)
程序序列数指定设定比N 000000000-N 999999999为止可能
坐标数60
同时控制轴数最大4轴(SPW - E:最大8轴)
最小指令单位0.001um
最小驱动单位0.01um(X、Y、U、V)轴
最大传送速度X、Y轴最大3m / min;Z轴2m/ min
位置检测系统全闭环回路控制(光学尺)
驱动系统直线马达(X、Y、U、V轴)
各种补偿各轴步距规误差补偿、间隙补偿、扭矩补偿
图形功能平面、加工中描书、3次元、扩大、缩小、旋转、背景绘图
